轉斗式提升機又稱為無破損提升機,由機架殼體、鏈條、鏈輪、傳動軸、料斗、電機減速機及電控系統組成,可用于顆粒、粉末、小塊狀、短條狀、顆粒狀物料的連續式垂直提升,殼體采用封閉式結構,提升輸送過程中無漏料、撒料,較傳統的斗式提升機轉速較低,所以提升輸送過程中也不會產生揚塵,滿足環保要求;由于轉速較低也保證了顆粒物料的完整性,大大降低了物料破損率,特別針對種子、半導體材料、電子封裝材料等對物料完整性比較嚴格的工況,能夠有效地低避免物料破損;
轉斗式提升機按照進出料口的分布可分為:Z型、C型、T型、E型、F型、一字型、組合型等多種形式,各種類型的轉斗式提升機因類似對應的字母而得名,廣泛應用于食品、化工、制藥、煙草等行業;
特點:
1、 機架材質有碳鋼噴塑、不銹鋼、鋁型材可選;
2、料斗材質有碳鋼、不銹鋼、尼龍、PP塑料可選
3、可滿足多點進出料需求,布置靈活多樣
4、提升過程無漏料、撒料,可有效避免揚塵產生;
5、提升速度變頻可調,可根據實際需要選擇適合的轉速,減少易損件的損耗;
6、可選配觸摸屏、一鍵選擇出料位置,方便遠程操作
7、機械及電器雙重保護,有效縮短維修時間;
8、可增加在線清掃裝置,避免混料;
轉斗式提升機由運行在機架內部的鏈條帶動懸掛安裝的料斗,使物料沿著一定的軌跡運行至上部出料位置,通過固定或活動式導軌從而使得按照預先設計的倒料角度將物料傾倒而出,可用于顆粒、粉末、小塊狀物料的連續式垂直提升輸送,廣泛的應用于食品、化工、糧食、種子、半導體、電子新材料等行業;
傳統的斗式提升機利用高速轉動的鏈條帶動料斗將物料提升至所需高度后,利用離心力將料斗中的物料拋出,然后通過溜管將物料溜向所需要的位置,設備的實際出料高度一般要高于落料口高度1.2-1.5米;轉斗式提升機由于其轉速較低,所以相比較傳統的斗式提升機,無需通過高轉速離心力將物料拋出,減少了物料破碎;較傳統斗式提升機來說,轉斗式提升機可以將物料直接輸送至落料點,提升的物料到達卸料位置后,通過導軌導向料斗傾倒物料,無需通過較長的溜管將物料滑落至落料點,也就降低了對廠房高度的要求;
轉斗式提升機主要由殼體、鏈條、鏈輪、傳動軸、料斗、電機減速機及電控系統等幾部分組成,殼體材質有碳鋼噴塑、不銹鋼可選,采用封閉式結構,可避免粉塵外溢,滿足環保要求;
料斗容積有1-8L可選,提升高度可達25-30米,提升量可達20m³/小時,廣泛應用于飼料、寵物食品、有機大米、種子等顆粒物料及化工結晶體、粉末物料的連續式提升環節,機械、電器雙重保護,能有效降低設備故障率,并可將故障損失降低,能夠迅速的排除故障恢復生產;
轉斗式提升機按照進出料口的分布可分為:Z型、C型、T型、E型、F型、一字型、組合型等多種形式,各種類型的轉斗式提升機因類似對應的字母而得名,可選配PLC程序控制系統,故障自動停機報警,可接入DCS遠程連鎖控制,真正實現產線的自動化運行;
實物展示:

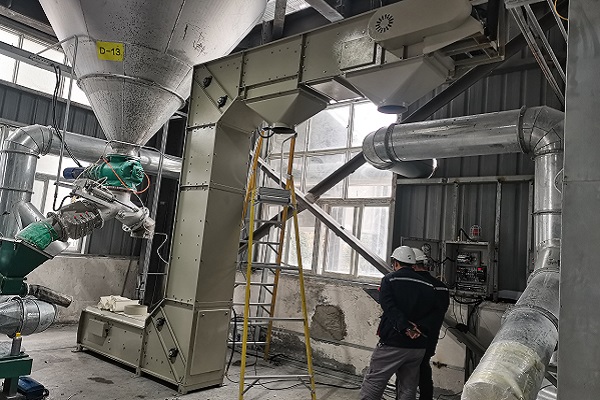

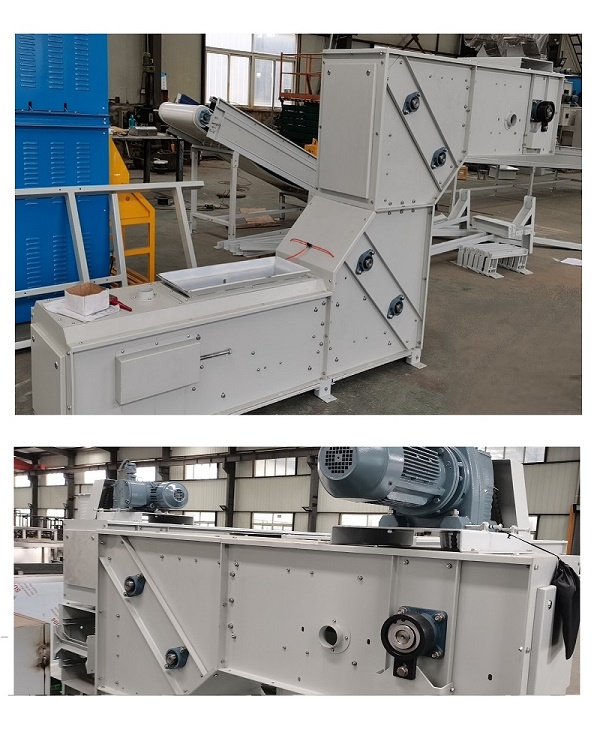

Z型轉斗式提升機

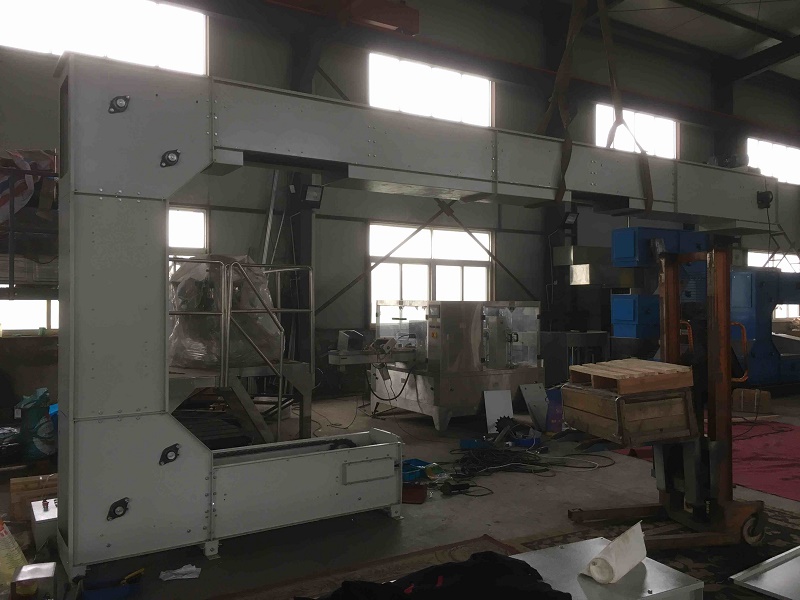

C型轉斗式提升機

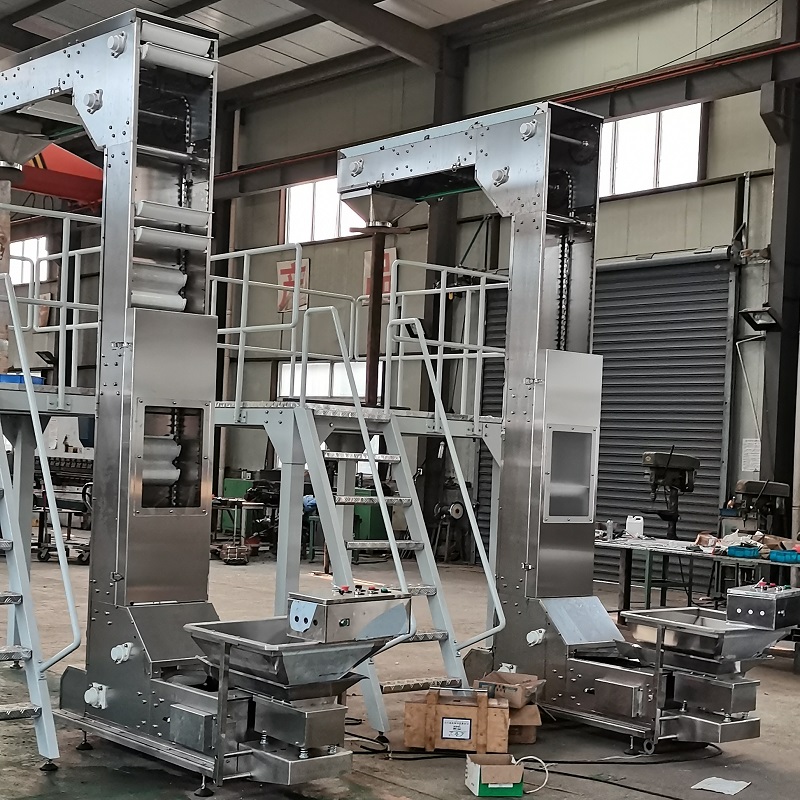

T型轉斗式提升機

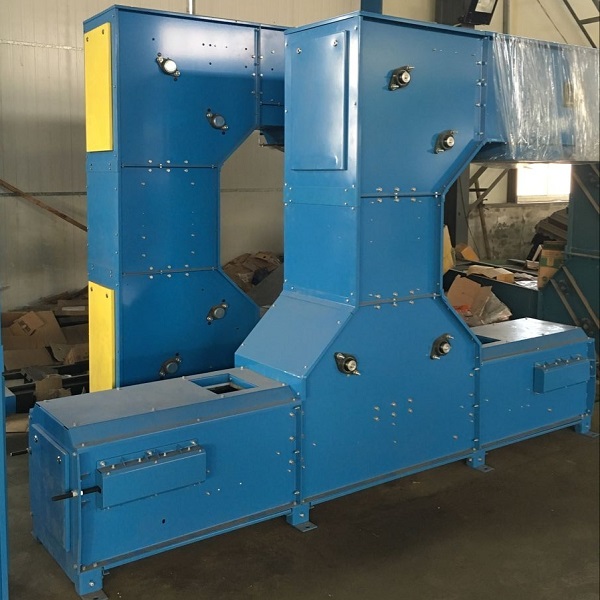

多點出料轉斗式提升機

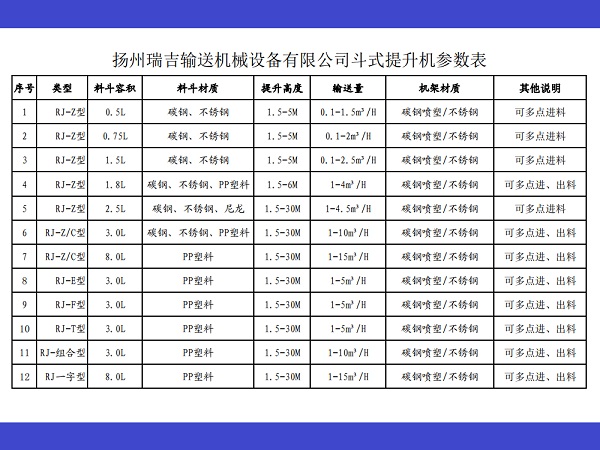

轉斗式提升機參數
