滾筒式轉彎輸送機利用錐形滾筒內外線速度不同,根據不同規格尺寸物料的非標設計制作,傳動方式可以根據滾筒輸送機的結構選擇,不同重量的物料傳動形式也不一樣,滾筒外表可以包角防滑減震處理,亦或者鍍鋅防銹處理。
A.直輥轉彎機:由于輥筒內外側直徑不變,轉彎角速度不同,相同時間內轉過的弧長不同,物件在轉彎的同時還發生自轉,所以輸送物在轉彎時靠外側護欄、護輪、導軌的輔助進行輸送。直輥轉彎機只適用于回轉體或無角度要求的物件輸送,物料轉出時會改變輸送方向。
B.錐輥轉彎機:錐輥轉彎機是通過錐形輥筒旋轉時表面各點速度的不同來實現轉彎的。內外圈的轉彎角速度相同。在輸送的同時能保證物件隨轉彎角度的變化同步轉動,所以無需側滑軌。物料轉出時輸送方向不改變。

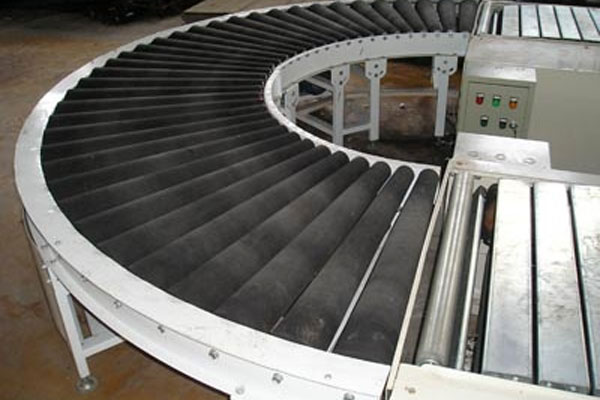

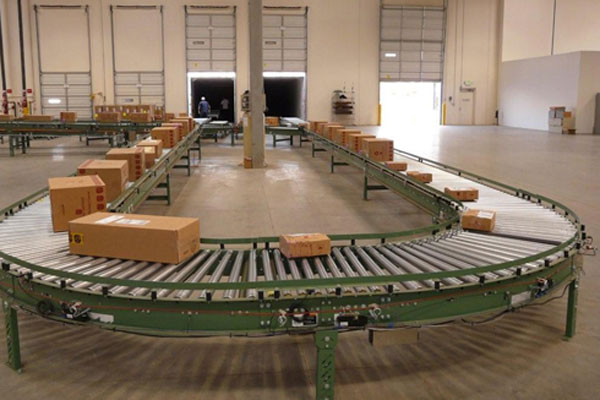

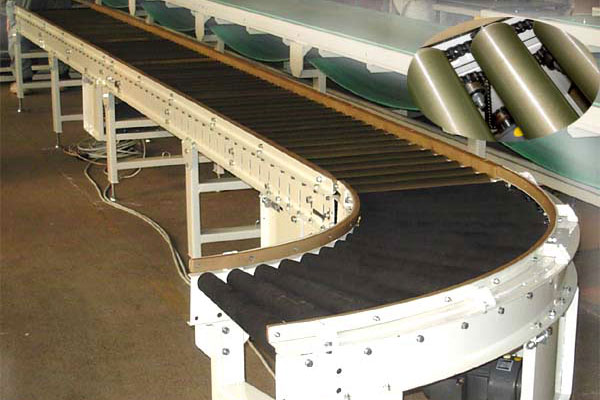

產品示意圖:
